IPVS

简介

要了解 IPVS，不得不谈到 Linux 虚拟服务器项目（Linux Virtual Server, LVS）。Linux 虚拟服务器技术是为了解决服务器承受的日益增长的访问压力，它通过部署虚拟服务器，使真实服务器集群使用同一个地址对外暴露服务，并在集群内实现负载均衡。真实服务器之间可以通过高速局域网或地理分隔的广域网相互连接，负载均衡器将请求分发到不同的真实服务器。因此，可以通过添加新服务器，提高系统可扩展性。

LVS的IP负载均衡技术是通过IPVS模块实现的。IPVS模块是LVS集群的核心软件模块，它安装在LVS集群作为负载均衡的主节点上，虚拟出一个IP地址和端口对外提供服务。
用户通过访问这个虚拟服务（VS），然后访问请求由负载均衡器（LB）调度到后端真实服务器（RS）中，由RS实际处理用户的请求给返回响应

根据负载均衡器转发客户端请求以及RS返回响应机制的不同，将IPVS的转发模式分为三种：NAT、DR、FULLNAT、IP TUNNEL

NAT模式（Network Address Translation）

集群可以使用私有网络地址，使用负载均衡器的公网 IP 暴露服务。NAT 实现的缺点是负载均衡器需要修改请求、响应数据包，容易成为性能瓶颈。

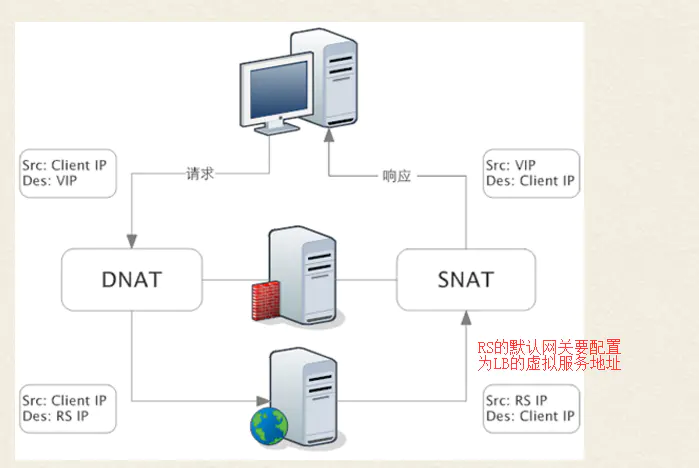

NAT模式下，请求包和响应包都需要经过LB处理。当客户端的请求到达虚拟服务后，LB会对请求包做目的地址转换（DNAT），将请求包的目的IP改写为RS的IP。当收到RS的响应后，LB会对响应包做源地址转换（SNAT），将响应包的源IP改写为LB的IP

特点：

• LB会修改数据包的地址

  对于请求包，会进行DNAT；对于响应包，会进行SNAT。

• LB会透传客户端IP到RS（DR模式也会透传）

  虽然LB在转发过程中做了NAT转换，但是因为只是做了部分地址转发，所以RS收到的请求包里是能看到客户端IP的。

• 需要将RS的默认网关地址配置为LB的VIP地址

  因为RS收到的请求包源IP是客户端的IP，为了保证响应包在返回时能走到LB上面，所以需要将RS的默认网关地址配置为LB的虚拟服务IP地址。
  当然，如果客户端的IP是固定的，也可以在RS上添加明细路由指向LB的虚拟服务IP，不用改默认网关。

• LB和RS须位于同一个子网，并且客户端不能和LB/RS位于同一子网

  因为需要将RS的默认网关配置为LB的虚拟服务IP地址，所以需要保证LB和RS位于同一子网。
  又因为需要保证RS的响应包能走回到LB上，则客户端不能和RS位于同一子网。否则RS直接就能获取到客户端的MAC，响应包就直接回给客户端了，不会走网关，也就走不到LB上面了。
  这时候由于没有LB做SNAT，客户端收到的响应包源IP是RS的IP，而客户端的请求包目的IP是LB的虚拟服务IP，这时候客户端无法识别响应包，会直接丢弃。

FULLNAT模式

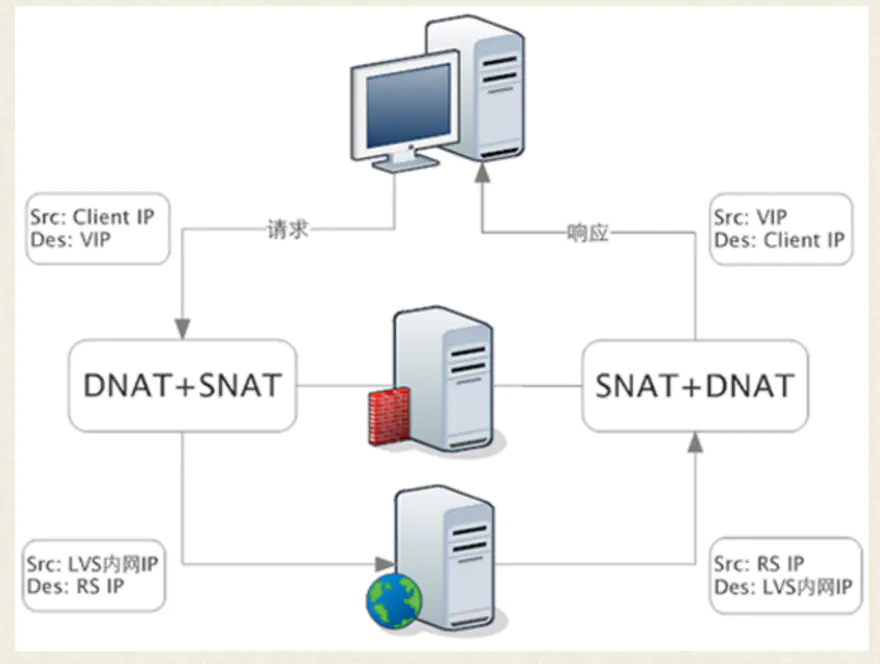

FULLNAT模式下，LB会对请求包和响应包都做SNAT+DNAT

特点：

• LB完全作为一个代理服务器

  FULLNAT下，客户端感知不到RS，RS也感知不到客户端，它们都只能看到LB。此种模式和七层负载均衡有点相似，只不过不会去解析应用层协议，而是在TCP层将消息转发

• LB和RS对于组网结构没有要求

  不同于NAT和DR要求LB和RS位于一个子网，FULLNAT对于组网结构没有要求。只需要保证客户端和LB、LB和RS之间网络互通即可。

IP隧道模式

IP 隧道技术是将原始 IP 数据报封装在另一个 IP 数据报中进行传输，原数据报作为新数据报的载荷，隧道包目的地址就是转交地址。所以，IP 隧道实现对网络没有要求，既可以是 LAN，也可以是 WAN。服务器在接受请求后，可以直接向客户端返回响应。

• 封包协议的结构和实现

封包协议的实现原理十分简单。先看看通过隧道传送的数据报在网络中如何流动，为了叙述简便，我把在隧道中传送的IP数据包称为封包。

设备，分别处于隧道的两端，分别起打包（封装）和解包（解封）的作用，在整个数据包的传送路径中，除了隧道两端的设备，其他网关把数据包看成一个普通的IP包进行转发。

设备就是一个封包基于的两个实现部件–封装部件和解封部件。封装和解封部件（设备）都应当同时属于两个子网。封装部件对接收到的数据报加上封包头，然后以解封部件地址作为目的地址转发出去；而解封部件则在收到封包后，还原原数据报，转发到目的子网

DR模式（Direct Routing）

直接路由作用和 IP 隧道类似，负载均衡器负责分发请求，服务器收到请求后可以直接向客户端返回响应。但直接路由只支持局域网，集群服务器必须和负载均衡器物理相连。负载均衡器通过修改数据帧的目的 MAC 地址实现负载均衡。

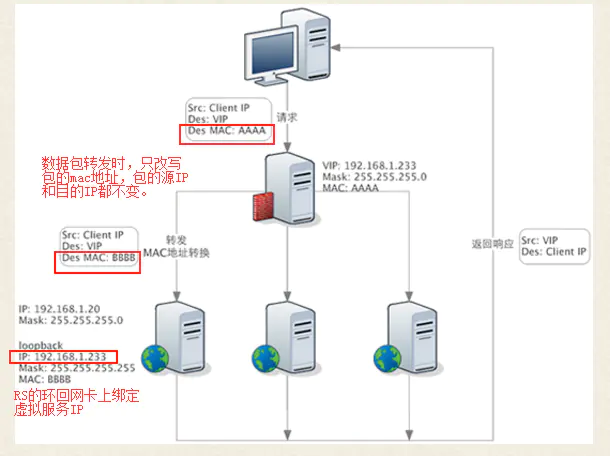

DR模式下，客户端的请求包到达负载均衡器的虚拟服务IP端口后，负载均衡器不会改写请求包的IP和端口，但是会改写请求包的MAC地址为后端RS的MAC地址，然后将数据包转发；真实服务器处理请求后，响应包直接回给客户端，不再经过负载均衡器。所以DR模式的转发效率是最高的，特别适合下行流量较大的业务场景，比如请求视频等大文件。

特点：

• 数据包在LB转发过程中，源/目的IP端口都不会变化

  LB只是将数据包的MAC地址改写为RS的MAC地址，然后转发给相应的RS。

• 每台RS上都必须在环回网卡上绑定LB的虚拟服务IP

  因为LB转发时并不会改写数据包的目的IP，所以RS收到的数据包的目的IP仍是LB的虚拟服务IP。为了保证RS能够正确处理该数据包，而不是丢弃，必须在RS的环回网卡上绑定LB的虚拟服务IP。这样RS会认为这个虚拟服务IP是自己的IP，自己是能够处理这个数据包的。否则RS会直接丢弃该数据包

• RS上的业务进程必须监听在环回网卡的虚拟服务IP上，且端口必须和LB上的虚拟服务端口一致

  因为LB不会改写数据包的目的端口，所以RS服务的监听端口必须和虚拟服务端口一致，否则RS会直接拒绝该数据包

• RS处理完请求后，响应直接回给客户端，不再经过LB

  因为RS收到的请求数据包的源IP是客户端的IP，所以理所当然RS的响应会直接回给客户端，而不会再经过LB。这时候要求RS和客户端之间的网络是可达的。

• LB和RS须位于同一个子网

  因为LB在转发过程中需要改写数据包的MAC为RS的MAC地址，所以要能够查询到RS的MAC。而要获取到RS的MAC，则需要保证二者位于一个子网，否则LB只能获取到RS网关的MAC地址

IPVS支持的调度算法

• 轮询（Round Robin）
• 加权轮询（Weighted Round Robin）
• 最小连接数（Least Connections）
• 加权最小连接数（Weighted Least Connections）
• 地址哈希（Address Hash）
