通过 openvpn 分析 tun 实现隧道的数据流程

本文转载自 骏马金龙

提醒：

1. 网上大多文章在这方面的分析都是错的，认为是 openvpn 对数据进行额外的封装和解封。
2. 但实际上，在不绕过内核的情况下，网络数据的封装和解封由内核负责，用户空间的程序无法对数据进行封装和解封。

以 OpenVPN 配置 IP 隧道为例，下图是一个简图 (而且是不正确的流程图)，后面会详细分析每一个步骤。

公网上的两个主机节点 A、B，物理网卡上配置的 IP 分别是 ipA_eth0 和 ipB_eth0。

在 A、B 两个节点上分别运行 openvpn 的客户端和服务端，它们都会在自己的节点上创建 tun 设备，且都会读取或写入这个 tun 设备。

假设这两个 tun 设备配置的 IP 地址分别是 ipA_tun 和 ipB_tun，再在 A、B 节点上分别配置到目标 tun IP 的路由走本机的 tun 接口，两者就成功建立了一条能互相通信的隧道。

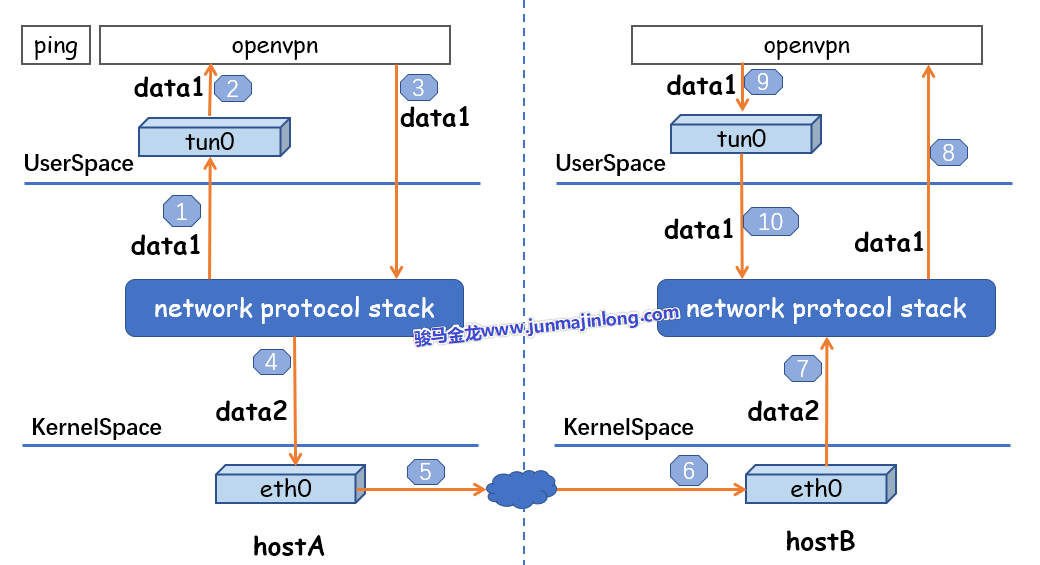

这里详细分析一下隧道通信的数据流程。以 ping ipB_tun 为例，其整体流程图如下：

通过 openvpn 发送数据

当 A 节点数据要通过隧道发向 B 节点时：

• 用户空间执行 ping ipB_tun，ping 程序会请求内核网络协议栈构建 icmp 协议请求数据
• 经过路由决策，该 icmp 协议数据要走 tun0 接口，于是内核将数据从网络协议栈写入 tun0 设备
  • 写入 tun0 设备之前，网络协议栈会对 icmp 请求数据进行封装，假设封装后的数据称为 data1
  • tun 是三层设备，所以 data1 中只封装 IP 头，不封装以太网帧头，其源和目标 IP 分别是 ipA_tun、ipB_tun
  • 注意，data1 中没有封装以太网帧头
• OpenVPN 读取 tun0 设备数据，将读取到的 data1 数据当作普通数据发向 B 节点的 eth0 地址 ipB_eth0，于是 data1 写入到网络协议栈
  • 用户程序 OpenVPN 从虚拟网卡读取的数据是原封不动地 data1，其中包含了内核已经封装过的 IP 头，OpenVPN 是无法对数据进行解封的
  • OpenVPN 请求内核将 data1 作为普通数据发送出去，于是包含 IP 头的 data1 被写入内核网络协议栈
  • 内核经过路由决策，data1 数据要从本机的 eth0 接口流出
  • 所以网络协议栈会对 data1 进行封装，假设封装后的数据称为 data2
  • data2 中封装的内容包括：
    • OpenVPN 的源和目标端口 (因为 OpenVPN 是用户服务程序)
    • 两个节点的 eth0 的 IP 地址
    • 以太网帧头 (因为数据要从物理层的 eth0 设备出去，所以要从四层封装到二层)
  • 注意 data2 中有两层 IP 头，内层的 IP 头即 data1 中的 IP 头是 tun 设备的 IP，外层的 IP 头是物理网卡 eth0 的 IP
• data2 最终通过 A 的物理网卡 eth0 发送出去到达 B 节点的物理网卡 eth0

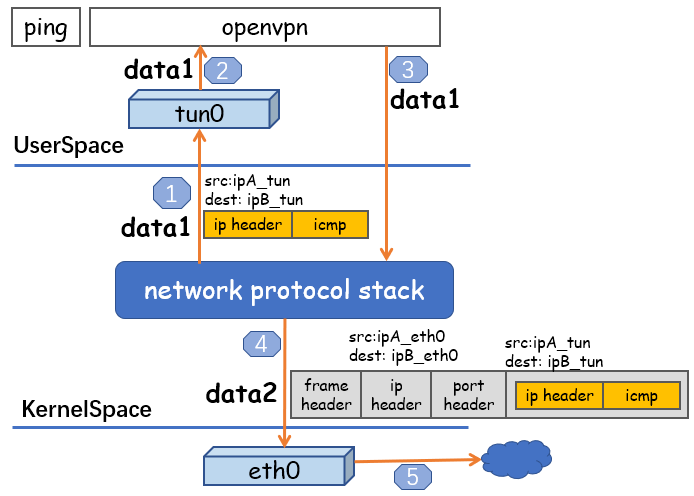

以上完整流程如下图：

通过 openvpn 接收收据

A 节点通过 eth0 发送的数据经由网络最终会到达 B 节点的 eth0 接口。

• 当 B 节点的物理网卡 eth0 收到数据后，对比特流进行解析，得到 data2 数据，写入内核网络协议栈：
  • 网络协议栈会对 data2 解封，将以太网帧头、外层 IP 头和端口层剥掉，最终得到 data1
  • 因为目标端口号是 OpenVPN 程序所监听的，所以解封后的 data1 数据交给 OpenVPN，即内核将 data1 拷贝到用户空间
  • 注意，data1 中完整地包含了 A、B 两节点中两个 tun 设备的源和目标 IP
• OpenVPN 程序得到 data1 后，发现目标 IP 是 tun0 设备的 (虽然 openvpn 无法解封数据，但却可以分析数据)，于是将 data1 数据从用户空间写入 tun0 设备 (就像外界数据流入物理网卡一样)，data1 最终传输到 tun0 的另一端即内核的网络协议栈中

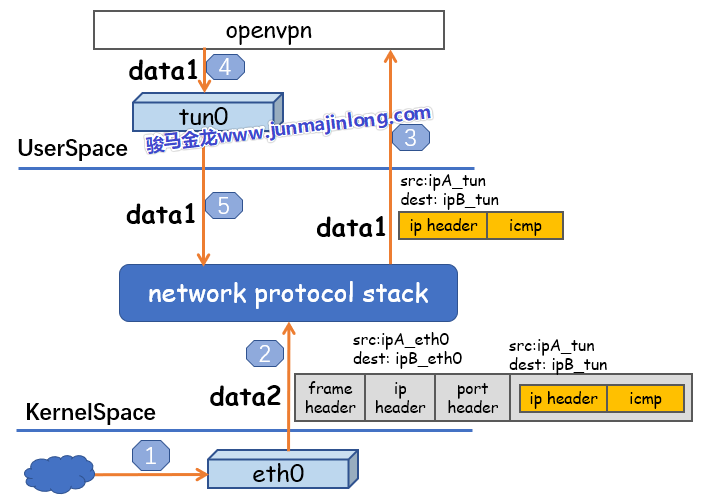

以上完整流程如下图：

• B 节点的网络协议栈对 data1 数据解封得到最内层的 ICMP 协议请求数据，同时内核发现目的 IP 是配置在本机 tun0 设备上的地址，于是响应它而非丢弃该数据。B 构建响应数据的过程类似于 A 节点构建 ping 请求时的流程
  • ICMP 协议位于 tcp/ip 协议栈中，不涉及应用层，所以直接由内核构建 ping 的响应数据
  • 因为解封 data1 时的源 IP 是 A 节点的 ipA_tun，所以构建的响应目标是 ipA_tun
  • 经过路由决策，该响应数据要从 tun0 流出，tun0 是 3 层设备，所以只封装 IP 头 (源 IP 和目标 IP 分别是 ipB_tun、ipA_tun)，而不封装帧头
• 内核将响应数据写入 tun0 后，openvpn 从中读取，读取后将其作为普通数据发送给 ipA_eth0，于是数据写入网络协议栈，内核协议栈再次对其封装，包括端口号、两个 eth0 的 IP 地址以及以太网帧头，最终通过物理网卡 eth0 发送出去到达 A 节点
